OPIS TECHNICZNY:

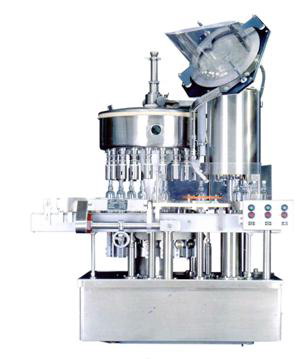

- Pakowarka stanowi monoblok,
składający się z karuzelowej napełniarki próżniowej i karuzelowej zamykarki, które są umieszczone na wspólnej, szczelnie zamkniętej i wypełnionej olejem skrzyni napędowej. Napełniarka ma obrotowy stół z podnośnikami butelek oraz podciśnieniowy zbiornik cieczy z zespołem nalewaków, które znajdują się nad poszczególnymi podnośnikami i działają według zasady "na poziom". Z kolei zamykarka ma obrotowe głowice zamykające, przystosowane do nakładania zakrywek na główki butelek. Części bezpośrednio stykające się z cieczą są wykonane ze wykonane ze stali kwasoodpornej lub gumy niewrażliwej na działanie środków spożywczych. Puste butelki dostarczane do pakowarki przenośnikiem płytkowym, są rozmieszczane w stałych odstępach za pomocą ślimaka rozdzielczego i wprowadzane przez załadowczą gwiazdę transportową na podnośniki napełniarki. Podnośniki wraz z butelkami unoszą się do góry aż do szczelnego połączenia ich główek z nalewakami. Po otwarciu każdego nalewaka ciecz przepływa ze zbiornika do butelki, osiągając wyznaczony poziom. Nadmiar ciecz jest odsysany z powrotem do zbiornika. Pakowarka PPAb wytwarza w butelce tzw. próżnię bierną, która wspomaga uszczelnienie nalewaka, natomiast pakowarka PPLb wytwarza w butelce tzw. próżnię czynną, która wspomaga uszczelnienie nalewaka i jednocześnie przyspiesza przepływ grawitacyjny. Pośrednia gwiazda transportowa przemieszcza napełnione butelki do zamykarki, gdzie odbywa się ich szczelne zamykanie zakrywkami. Zamknięte butelki są odprowadzane na przenośnik odbiorczy za pomocą wyładowczej gwiazdy transportowej. Przy zakłóceniach pracy gwiazd transportowych pakowarka zatrzymuje się, gdyż odpowiednie łączniki elektryczne wyłączają silnik napędowy.
DANE TECHNICZNE:
| |
|
|
PPAb01 |
PPAb02 |
PPAb03 |
PPLb01 |
| |
Rodzaj cieczy: |
|
alkohol |
soki pitne 12° Bx |
wina |
olej |
| - Wydajność dla but. szklanych (b/h): |
0,750 l |
|
8000 |
|
|
| |
" |
0,250 l |
7500 |
4500 |
|
|
| |
" |
0,330 l |
|
4500 |
|
|
| |
" |
0,375 l |
5300 |
|
|
|
| |
" |
0,500 l |
4500 |
3800 |
|
|
| |
" |
0,750 l |
3100 |
|
3000 |
|
| |
" |
0,850 l |
|
|
|
5300 |
| |
" |
1,000 l |
2300 |
|
2200 |
|
| - Wydajność dla butelek PET (b/h): |
1,000 l |
|
|
|
7200 |
- średnica zakrywki (mm) koronkowej: |
|
27 |
|
|
| - średnica zakrywki (mm) gwintowej: |
28 |
|
32 |
28 |
| - Zakres regulacji wydajności: |
2200÷7500 |
2850÷8000 |
2200÷5300 |
2850÷5300 |
| - Wielkość podciśnienia (mm H2O): |
450 |
450 |
450 |
450 |
- Moc silników elektrycznych (kW): |
|
|
|
|
| |
napęd główny: |
|
1,1 |
1,1 |
1,1 |
1,1 |
| |
napęd wentylatora: |
|
1,5 |
1,5 |
1,5 |
0,37 |
| |
napęd segregatora zakrywek : |
|
0,25 |
0,25 |
0,25 |
0,25 |
| - Zużycie powietrza: |
5,00 m3 /h |
|
|
|
- Ciśnienie doprowadzonego powietrza: |
0,6 MPa |
|
|
|
|
| - Ilość nalewaków: |
20 szt. |
|
|
|
|
| - Ilość głowic zakręcających: |
6 szt. |
|
|
|
|
| - Wymiary gabarytowe: |
|
|
|
|
| |
szerokość: |
2775 mm |
|
|
|
| |
głębokość: |
1405 mm |
|
|
|
| |
wysokość: |
max. 2860 +- 30 mm |
|
|
|
| - Masa: |
|
|
|
|
|
| |
netto: |
2150 kg |
|
|
|
|
| |
brutto: |
2850 kg |
|
|
|
|
|
