OPIS TECHNICZNY:

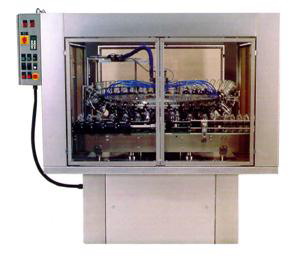

- Urządzenie płuczące posiada płytkowy przenośnik butelek oraz obrotową karuzelę z rozmieszczonymi na obwodzie chwytakami i dyszami natryskowymi. Każdy chwytak ma postać kleszczy, wychylanych wokół osi poziomej. Urządzenie posiada dwie gwiazdy transportowe. Jedna z nich wprowadza butelki na karuzelę z chwytakami, a druga odprowadza je z karuzeli. Na wejściu do urządzenia typ UKBi01 znajduje się jeden ślimak rozdzielający butelki. Typ UKBi02 posiada dwa ślimaki na wejściu i wyjściu , natomiast UKBi03 jest wyposażony w dwa ślimaki na wejściu urządzenia. Bezawaryjna praca urządzenia w każdej wersji wykonawczej zapewniają wyłączniki krańcowe, zapobiegające przeciążeniu gwiazd transportowych i ślimaków rozdzielających. Dla zapewnienia bezpieczeństwa zainstalowano czujniki, które przerywają pracę urządzenia w momencie otwarcia drzwi i osłon. Butelki są wprowadzane w strefę płukania, osadzone w chwytakach i odwracane do góry dnem. W tym położeniu przepłukuje się wnętrze butelki silnym strumieniem wody. Ponownie odwrócone butelki są uwalniane z chwytaków i odprowadzane z urządzenia płuczącego. Przy każdym zatrzymaniu urządzenia następuje automatyczne odcięcie dopływu wody. Regulacja wydajności urządzenia oraz dostosowanie go do wysokości butelek są sterowane z pulpitu sterowniczego. Silnik elektryczny nie napędza przenośnika butelek. W związku z tym przenośnik nie jest wyposażony fabrycznie w łańcuch płytkowy.
DANE TECHNICZNE:
| - Zakres bezstopniowej regulacji wydajności: |
0÷22 000 b/h |
| - Wymiary butelek: |
| |
średnica: |
58÷105 mm |
| |
wysokość: |
105÷350 mm |
| - Ilość chwytaków: |
40 szt. |
| - Moc zainstalowana: |
1,7 kW |
| - Zużycie wody pitnej: |
0,85 m 3 /h |
| - Wymiary gabarytowe: |
| |
głębokość: |
2530 mm |
| |
szerokość: |
2200 mm |
| |
wysokość: |
2150 +- 30 mm |
| - Wysokość przenośnika butelek: |
1100 +- 500 mm |
| - Masa: |
1200 kg |
|
