| OPIS TECHNICZNY:

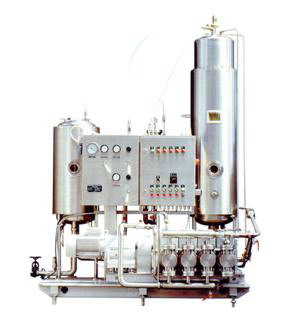

- Urządzenie składa się zasadniczo ze zbiornika próżniowego, zbiornika zaprawy i zbiornika nasycania, a także pompy dozującej, pompy wodnej i pompy transportowej, które są połączone rurociągami i wraz tablicą rozdzielczo-sterowniczą znajdują się na wspólnej podstawie. Jedynie wolno stojąca pompa próżniowa jest zainstalowana obok urządzenia w odległości do 5 m. Elementy zasilania i regulacji nasycania dwutlenkiem węgla są rozmieszczone na tablicy. Zbiornik zaprawy jest napełniany grawitacyjnie lub za pomocą odpowiedniej pompy.
- W zbiorniku próżniowym zachodzi proces odpowietrzania wody, wskutek czego zwiększa się jej zdolność nasycania dwutlenkiem węgla. Wielogłowicowa pompa dozująca o regulowanej wydajności doprowadza wodę i zaprawę do zbiornika nasycania. W zbiorniku tym odbywa się ciśnieniowe nasycanie wody oraz jej mieszanie z zaprawą w wyznaczonym stosunku. Wewnątrz zbiornika znajduje się zespół dysz CO2 i kolumn przepływowych, co gwarantuje skuteczne nasycenie i związanie wody z zaprawą. Wytworzony napój charakteryzuje się jednorodnym smakiem i drobnoperlistym nagazowaniem. Urządzenie jest przystosowane do obiegowego mycia zbiornika zaprawy, zbiornika nasycania, pompy dozującej, pompy transportowej oraz łączących je rurociągów. Wszelkie zakłócenia w pracy np. brak wody, zaprawy, dwutlenku węgla itp. Powoduje automatyczne wyłączenie urządzenia oraz są sygnalizowane optycznie i akustycznie.
DANE TECHNICZNE:
| |
|
UCGd01 |
UCGd02 |
| - Maksymalna wydajność: |
|
|
| |
z dozownikiem zaprawy |
|
4500 I/h |
7500 I/h |
| |
bez zaprawy |
|
4500 I/h |
8000 I/h |
| - Nastawny stosunek mieszania zaprawy z wodą: |
|
|
| |
maksymalny |
|
1 : 3 |
1 : 5 |
| |
minimalny |
|
1 : 12 |
1 : 12 |
| - Dokładność dozowania: |
1 % |
|
|
| - Maksymalne ciśnienie nasycania: |
0,6 MPa |
|
|
| - Zredukowane ciśnienie zasilania CO2: |
1,0 |
|
|
| - Zużycie CO2: |
35 kg/h |
50 kg/h |
| - Moc zainstalowana: |
7,0 kW (380/220V, 50 Hz) |
|
|
| - Wymiary gabarytowe: |
|
|
| |
szerokość: |
2250 mm |
|
|
| |
głębokość: |
1580 mm |
|
|
| |
wysokość: |
2950 mm |
|
|
- Masa: |
1600 kg |
|
|
|
